多頻變力按鍵壽命試驗機HC-8330A
產品用途：
本機適用于各種電容式、紅外式觸摸屏模組TP、手機整機、平板電腦、電子書、電子詞典等產品觸摸屏做點擊劃線測試。
滿足電容屏精度測試、抖動測試、線性度測試、靈敏度測試、長時間劃線測試、長時間點擊測試高精度：采用日本松下AC伺服馬達驅動，日本THK高精度滾珠螺桿傳動+日本THK精密線性導軌傳動，重復精度≤0.01mm
高精度：
采用日本松下AC伺服馬達驅動，日本THK高精度滾珠螺桿傳動+日本THK精密線性導軌傳動，重復精度小于0.01mm
測式項目：
|

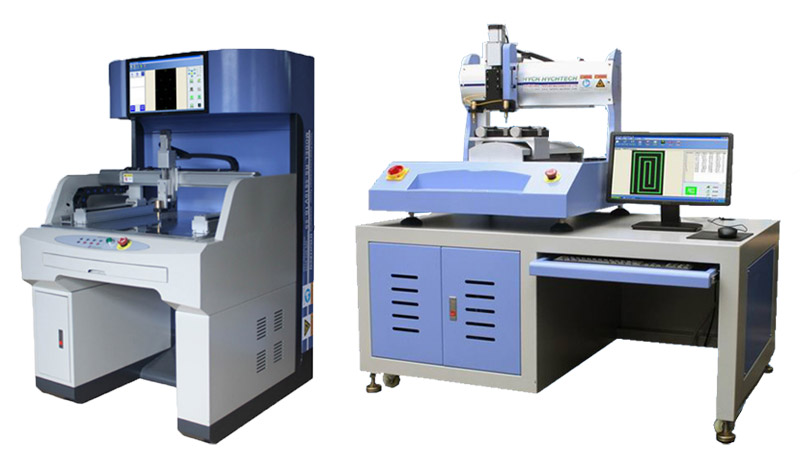

型號 |
HC-5610V（樣品不動,龍門架移動,一體式計） |
HC-5610H（Y軸帶動樣品前后移動） |
|
測試樣品 |
2pcs（可以單獨測，也可以兩塊屏輪流測試） |
2pcs（可以單獨測，也可以兩塊屏輪流測試） |
|
X軸移動范圍 |
0～300mm（可根據客戶要求訂制） |
0～300mm（可根據客戶要求訂制） |
|
Y軸移動范圍 |
0～250mm（可根據客戶要求訂制） |
0～250mm（可根據客戶要求訂制） |
|
Z軸移動范圍 |
0～50mm |
0～50mm |
|
定位精度控制 |
±0.001mm(±0.00004”) |
±0.001mm(±0.00004”) |
|
X-Y軸重復定位精度 |
=0.01mm(±0.0004”) |
=0.01mm(±0.0004”) |
|
X-Y軸移動速度 |
0～500mm/sec |
0～500mm/sec |
|
Z軸移動速度 |
0～200mm/sec |
0～200mm/sec |
|
Z軸重復定位精度 |
±0.02mm |
±0.02mm |
|
一體式砝碼荷重 |
30g，150g，250g |
30g，150g，250g |
|
測頭直徑 |
φ3～φ15mm可更換 |
φ3～φ15mm可更換 |
|
模擬&數字供電電壓范圍 |
DC1.2V～5V |
DC1.2V～5V |
|
模擬&數字供電電壓精度 |
±0.02V |
±0.02V |
|
功耗電流檢測范圍 |
0～500mA |
0～500mA |
|
功耗電源檢測精度 |
±1mW |
±1mW |
|
數據采集頻率 |
100kHz、20kHz0、400kHz可設定 |
100kHz、20kHz0、400kHz可設定 |
|
通訊協議 |
I2C總線、串口、USB（客戶需提供通訊協議） |
I2C總線、串口、USB（客戶需提供通訊協議） |
|
主機體積 |
W950xD1050xH1520mm |
W950xD1050xH1520mm |
|
重量 |
約350kg |
約350kg |
|
電源 |
1§，AC220V，5A |
1§，AC220V，5A |
